Una guía sencilla para ingenieros sobre eficiencia, diseño, Moldflow, retorno de la inversión (ROI) y aplicaciones del mundo real. Escrito para equipos OEM y Tier-1.
En el mundo manufacturero actual, la productividad y la precisión definen el éxito. A medida que industrias como la automotriz y la electrónica exigen mayor producción y calidad, los moldes de cavidades múltiples se han convertido en una innovación importante en el moldeo por inyección. Estos moldes permiten a los fabricantes producir varias piezas idénticas en un ciclo de moldeo, mejorando la eficiencia y reduciendo los costos. Para los fabricantes de moldes como Guangdian Technology , dominar el diseño y la producción de moldes de múltiples cavidades es clave para lograr la competitividad global.

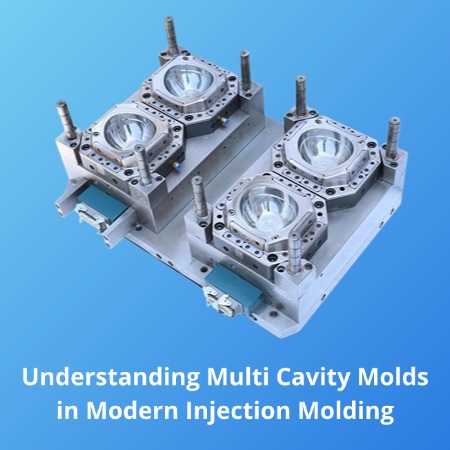

Un molde de múltiples cavidades es un molde de inyección con múltiples cavidades idénticas. Produce varias piezas durante cada ciclo de moldeo, lo que lo hace ideal para la fabricación de gran volumen. Este enfoque aumenta la eficiencia de la producción y garantiza una calidad constante de las piezas.
Cada cavidad debe mecanizarse con alta precisión para mantener la estabilidad y la precisión. En Guangdian Technology , nuestros ingenieros utilizan sistemas CAD/CAM avanzados, mecanizado CNC de 5 ejes y acabado EDM para lograr una alineación perfecta. Ya sea que un molde tenga dos o dieciséis cavidades, cada disparo entrega piezas idénticas con una variación mínima.
La ventaja clave de un molde de múltiples cavidades es su capacidad para aumentar la producción . En industrias de alta demanda, como la automoción y los electrodomésticos, multiplica la productividad sin añadir máquinas ni espacio.
Por ejemplo, un molde de una sola cavidad que fabrica una pieza cada 30 segundos produce 120 piezas por hora. Un molde de cuatro cavidades en las mismas condiciones produce 480 piezas, un aumento del 400 % en la productividad . Esta eficiencia reduce el costo por pieza y acelera el retorno de la inversión en herramientas.
La integración de procesos importa. Explora nuestro capacidades de moldeo por inyección y vea cómo estabilizamos el tiempo de ciclo, la precisión dimensional y el rendimiento.
Ambos tipos de moldes producen múltiples piezas por ciclo pero tienen diferentes objetivos:
Molde de múltiples cavidades : produce varias piezas idénticas a la vez para producción en masa.
Molde familiar : produce diferentes piezas (a menudo piezas de un conjunto) en un solo ciclo.
Los moldes familiares pueden ahorrar costos de herramientas, pero pueden sufrir un flujo o enfriamiento desigual. Los moldes de múltiples cavidades proporcionan mejor consistencia y precisión. Analizamos cada proyecto para recomendar el mejor tipo de molde para sus objetivos de producción.
Equilibrio de flujo : cada cavidad debe llenarse uniformemente. Utilizamos la simulación de Moldflow para optimizar el diseño de corredores y compuertas.
Sistema de enfriamiento : el enfriamiento eficiente reduce el tiempo del ciclo. Guangdian aplica canales de enfriamiento conformes y zonas de temperatura independientes.
Elección de materiales : los aceros endurecidos como H13 y S136 ofrecen resistencia al desgaste y estabilidad térmica.
Sistema de expulsión : un mecanismo de expulsión sincronizado garantiza una liberación suave de la pieza.
Acceso de mantenimiento : la construcción modular permite una limpieza y reparación rápidas, lo que reduce el tiempo de inactividad.
Diseño pensando en la fabricación. Conozca más sobre nuestro proceso de diseño de moldes .
La simulación de Moldflow predice cómo fluye el plástico dentro de la herramienta, lo que ayuda a los ingenieros a encontrar problemas como disparos cortos, trampas de aire o líneas de soldadura antes del mecanizado. Guangdian Technology utiliza Moldflow al principio del proceso de diseño para equilibrar la presión y optimizar el diseño de los canales. Esto reduce las pruebas de molde y garantiza una calidad constante de las piezas.
Vea cómo la simulación acorta el tiempo hasta el primer artículo al combinarla con nuestro Flujo de trabajo de fabricación de moldes .
Solución: Utilice diseños de canales equilibrados y sistemas de canales calientes para mantener el mismo flujo y presión.
Solución: Mantenga la simetría mediante un mecanizado CNC preciso y un acabado por electroerosión, manteniendo una tolerancia de ±0,005 mm.
Solución: Utilice circuitos de enfriamiento separados con control de temperatura para lograr una temperatura constante del molde.
Solución: Aplicar sistemas de canal caliente y diseños de expulsión eficientes para reducir el tiempo del ciclo y el desperdicio de material.
Los moldes de múltiples cavidades requieren una mayor inversión inicial pero ofrecen mejores ahorros a largo plazo:
| Tipo de molde | Cavidades | Tiempo de ciclo (s) | Piezas por hora | Costo por pieza (USD) |
|---|---|---|---|---|
| Cavidad única | 1 | 30 | 120 | 0.50 |
| Cuatro cavidades | 4 | 30 | 480 | 0.18 |
| Ocho cavidades | 8 | 32 | 900 | 0.12 |
Cuando la producción supera las 100.000 piezas, los ahorros se vuelven evidentes. Una menor mano de obra, plazos de entrega más rápidos y un mejor uso de la máquina recuperan rápidamente el costo inicial.
Automoción : lentes de iluminación, molduras interiores, soportes exteriores. Explora nuestro Capacidad de moldeo de lámpara automática .
Dispositivos médicos : jeringas, kits de prueba, piezas desechables.
Electrónica de consumo : conectores, botones, carcasas.
Menaje del hogar : contenedores, asas, fundas.
Envases : tapones, tapas, cierres.
Como fabricante de moldes confiable en Huangyan, China, Guangdian Technology se especializa en moldes de dos disparos y moldes multicavidades de precisión. Nuestro proceso completo, desde el diseño hasta el ensamblaje y las pruebas, garantiza que cada herramienta cumpla con los más altos estándares de precisión y confiabilidad.
Mecanizado CNC avanzado de 5 ejes
Simulación y optimización interna de Moldflow
Experiencia de alta cavidad hasta 16 cavidades
Tecnología de enfriamiento conformado y ciclo rápido
Control de calidad certificado ISO
Pruebas y validación de inyección internas
Elegir una estrategia de moldes de múltiples cavidades es algo más que cantidad: ofrece una producción eficiente, consistente y escalable. A medida que crece la demanda, las empresas que adoptan herramientas de cavidades múltiples obtienen una ventaja con costos más bajos, mejor calidad y plazos de entrega más cortos.
