La impresión 3D ha pasado de ser una herramienta de creación rápida de prototipos a una tecnología central que está remodelándose fabricación de moldes de inyección . A medida que los ciclos de vida de los productos se acortan y aumentan los requisitos de precisión, los fabricantes de moldes de todo el mundo están recurriendo a la fabricación aditiva para superar las limitaciones tradicionales en refrigeración, ventilación, tiempos de entrega y libertad de diseño.
Hoy en día, la impresión 3D ya no es una alternativa: es una ventaja estratégica. Su impacto es más evidente en moldes para iluminación automotriz , herramientas para molduras interiores y exteriores, moldes para electrodomésticos y otras aplicaciones de inyección de alta precisión.
El enfriamiento conformal es la aplicación de impresión 3D más impactante y comúnmente utilizada en la fabricación de moldes.
Los canales de refrigeración tradicionales deben perforarse en línea recta. Para piezas complejas, estos canales no pueden seguir los contornos de la cavidad, lo que provoca:
enfriamiento desigual
tiempos de ciclo largos
alabeo e inestabilidad dimensional
marcas de hundimiento y calidad cosmética inconsistente
fatiga térmica acelerada del molde

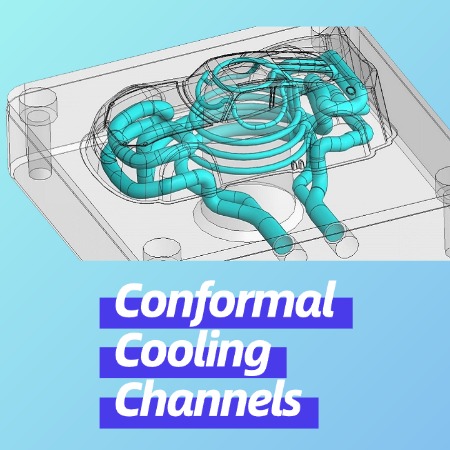

La impresión 3D de metal, que normalmente utiliza polvos de acero envejecido como MS1 o 1.2709, permite la creación de núcleos de moldes e inserciones con canales de enfriamiento totalmente conformes . Estas líneas de flotación siguen el contorno exacto de la cavidad manteniendo una distancia constante desde la superficie.
Tiempo de ciclo hasta un 20-30 % más corto
Calidad de pieza mejorada : menos deformaciones y menos defectos visibles
Mayor producción sin equipo ni mano de obra adicional
Mayor vida útil del molde gracias a una distribución de temperatura más estable
El enfriamiento conformado ofrece el mayor impacto en lentes de automóviles, guías de luz, piezas cosméticas de paredes gruesas y componentes de ingeniería de precisión.
La impresión 3D reduce drásticamente el tiempo de desarrollo en las primeras etapas al permitir moldes prototipo rápidos y asequibles.
Las cavidades de molde impresas con resina de alta resistencia o SLA pueden producir docenas, o incluso cientos, de piezas funcionales. Esto es ideal para:
estudios de viabilidad
verificación estructural temprana
pruebas de montaje y ajuste
muestreo de mercado antes de la inversión en herramientas de acero
El plazo de entrega se reduce de semanas a días, lo que ofrece enormes ahorros de tiempo y costos. Combinado con Servicios de creación rápida de prototipos , este enfoque ayuda a los equipos a iterar más rápido y tomar mejores decisiones en una fase más temprana del proyecto.
Cuando se requieren piezas metálicas, los patrones de cera impresos en 3D permiten a las fundiciones fundir prototipos rápidamente utilizando el método de cera perdida, eliminando cuellos de botella en el mecanizado y permitiendo más iteraciones de diseño.
La impresión 3D no se limita a la refrigeración: mejora múltiples aspectos del rendimiento del molde.
Las áreas complejas, como cavidades profundas, costillas y paredes delgadas, a menudo atrapan aire. El mecanizado tradicional no puede crear estructuras internas de microventilaciones.
Los insertos de ventilación impresos en 3D utilizan una estructura porosa controlada que:
permite que el aire escape
evita que el plástico fundido se escape
Elimina marcas de quemaduras y disparos cortos.
mejora significativamente la calidad de la superficie
Los insertos que contienen canales internos o rutas funcionales híbridas a menudo requieren mecanizado y ensamblaje de varias piezas.
La impresión 3D permite la fabricación de una sola pieza , mejorando:
resistencia estructural
precisión dimensional
eficiencia de montaje
confiabilidad del mantenimiento del molde
Para moldes de alto valor, el revestimiento láser ofrece un método de reparación preciso y rentable. Reconstruye áreas desgastadas o dañadas con polvo metálico y luego las mecaniza hasta alcanzar la tolerancia. Esto extiende la vida útil de las herramientas y reduce el tiempo de inactividad y los costos de reemplazo.
Los moldes blandos, como los de silicona, se utilizan ampliamente para la producción en lotes pequeños, prototipos funcionales y modelos de apariencia.
El proceso:
Un modelo maestro se imprime en 3D con alta precisión.
Se echa silicona líquida alrededor del maestro.
Después del curado, se abre el molde y se retira el modelo.
El molde de silicona se utiliza para replicar piezas.
Esto es ideal para producción de bajo volumen y validación en etapas iniciales donde no es necesario utilizar herramientas de acero.
| Área de aplicación | tecnológicas | Ventajas | Mejor caso de uso |
|---|---|---|---|
| Enfriamiento conformado | Impresión 3D de metales | Tiempo de ciclo ↓, calidad ↑, vida útil del molde ↑ | Moldeo de alto volumen |
| Moldes prototipo rápidos | Impresión SLA/resina | Rápido, bajo costo, bajo riesgo | I+D y pruebas |
| Insertos de ventilación | Impresión 3D de metales | Elimina el gas quemado y atrapado. | Cavidades profundas/complejas |
| Reparación de moldes | Revestimiento láser | Ahorra costos de herramientas | Mantenimiento de moldes |
| herramientas blandas | SLA + silicona | Replicación rápida en lotes pequeños | Modelos funcionales/apariencia |
A medida que los costos de equipos y materiales disminuyan y los ingenieros se familiaricen más con los principios del diseño aditivo, la impresión 3D continuará expandiéndose en la industria del molde:
moldes híbridos que combinan CNC + metal AM
adopción en toda la industria del enfriamiento conformado
aceros imprimibles de mayor rendimiento
Ciclos de desarrollo más cortos para componentes de vehículos eléctricos.
Mayor integración entre simulación, impresión 3D y validación de moldes.
En un futuro próximo, la fabricación de moldes no será una 'impresión CNC versus impresión 3D', sino una combinación perfecta de ambas.
Guangdian Technology integra la impresión 3D en todo el flujo de trabajo de desarrollo de moldes, desde la validación temprana hasta las herramientas de precisión y la optimización del rendimiento..
Apoyamos a los clientes a través de:
Soluciones optimizadas de refrigeración y ventilación.
Ciclos de desarrollo y entrega de herramientas más rápidos.
Calidad mejorada de piezas para iluminación automotriz y componentes de precisión.
Reducción de costos a través de una mejor gestión térmica y opciones de reparación.
Al combinar una profunda experiencia en fabricación con tecnologías de aditivos avanzadas, ayudamos a los clientes globales a lograr un rendimiento superior, menos iteraciones y plazos más rápidos.
La impresión 3D está redefiniendo la fabricación de moldes de inyección.
Mejora la libertad de diseño, mejora la eficiencia, reduce el riesgo y eleva la calidad del producto. A medida que la tecnología se vuelva más accesible, su papel en la industria del molde seguirá creciendo.
Para los fabricantes de moldes y desarrolladores de productos, adoptar la impresión 3D ya no es opcional: es el camino para seguir siendo competitivos en la próxima década.
Si desea explorar cómo la impresión 3D puede mejorar su próximo proyecto de molde de inyección, nuestros ingenieros están listos para discutir una solución práctica para sus piezas y herramientas.
