هل سبق لك أن تساءلت كيف يتم تصنيع العناصر البلاستيكية اليومية؟ صب حقن البلاستيك هو الحل. تشكل عملية التصنيع الأساسية هذه عددًا لا يحصى من المنتجات في الصناعات في جميع أنحاء العالم.
في هذا المنشور، ستتعرف على عملية صنع قالب حقن البلاستيك خطوة بخطوة، بدءًا من التصميم وحتى الإنتاج. سنقوم أيضًا بتغطية النصائح والأدوات الأساسية اللازمة للتشكيل الناجح.
صب حقن البلاستيك هي عملية تصنيع تستخدم لإنشاء أجزاء بلاستيكية. وهي تنطوي على حقن البلاستيك المنصهر في قالب تحت ضغط عالٍ، مما يسمح له بالتبريد والتصلب إلى الشكل المطلوب.
تصميم القالب : أولاً، يتم إنشاء نموذج ثلاثي الأبعاد للجزء باستخدام برنامج CAD. ال
تم تصميم القالب ليتوافق مع هذا الطراز، بما في ذلك ميزات مثل المجاري والبوابات والفتحات.
الحقن : يتم حقن البلاستيك المنصهر في تجويف القالب. تتدفق المواد من خلال
غ القنوات، وملء التجويف تحت ضغط عال.
التبريد : بمجرد ملء التجويف، يتم تبريد القالب لتصلب البلاستيك. هذه المرحلة حاسمة لضمان شكل الجزء وقوته.
الطرد : بعد أن يبرد البلاستيك ويصلب، يتم فتح القالب، وتقوم دبابيس القاذف بدفع الجزء خارج القالب.
يعد صب حقن البلاستيك أمرًا ضروريًا في التصنيع لأنه متعدد الاستخدامات وفعال وفعال من حيث التكلفة. يتم استخدامه لإنتاج كل شيء بدءًا من المكونات الصغيرة وحتى الأجزاء الكبيرة والمعقدة. هذه العملية هي المفتاح لصناعات مثل السيارات والسلع الاستهلاكية والإلكترونيات.

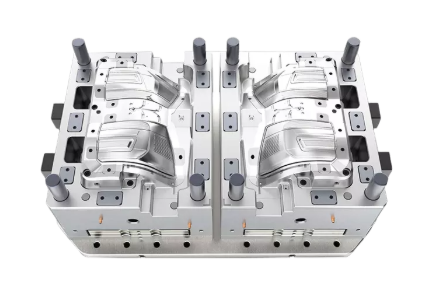

يتضمن إنشاء قالب حقن البلاستيك عدة مكونات رئيسية. تعمل هذه الأجزاء معًا لتشكيل تجويف القالب، مما يضمن تدفق البلاستيك بشكل صحيح وتشكيل الشكل الصحيح.
تجويف القالب : هذه هي المساحة المجوفة داخل القالب حيث يتم حقن البلاستيك المنصهر ويأخذ شكله.
الألواح الأساسية والتجويفية : يحمل القلب لوحة التجويف، مما يشكل هيكل القالب.
دبابيس القاذف : تقوم هذه الدبابيس بدفع الجزء المبرد إلى خارج القالب بمجرد تشكيله.
البوابات : فتحات صغيرة يدخل من خلالها البلاستيك إلى التجويف.
المجاري : القنوات التي توجه البلاستيك المنصهر من فوهة الحقن إلى تجويف القالب.
لبناء قالب الحقن، ستحتاج إلى بعض الأدوات والمواد:
برنامج CAD : يستخدم لتصميم القالب، مما يضمن الدقة والأبعاد الدقيقة.
آلة CNC : لقطع مكونات القالب بدقة من الكتل المعدنية.
مواد القالب : يستخدم الفولاذ أو الألومنيوم بشكل شائع بسبب متانته ومقاومته للحرارة.
آلة التشكيل بالحقن : تقوم هذه الآلة بحقن البلاستيك المنصهر في القالب تحت ضغط عالٍ.
هذه الأدوات والمكونات تضمن أن القالب يمكنه التعامل مع الضغط العالي ودرجات الحرارة، مما يجعله مناسبًا للإنتاج الضخم.
تعد النمذجة ثلاثية الأبعاد خطوة حاسمة في تصميم قالب حقن البلاستيك. يسمح لك بتصور الجزء والعفن قبل بدء الإنتاج المادي.
يلعب برنامج CAD (التصميم بمساعدة الكمبيوتر) دورًا مركزيًا في تصميم القالب. فهو يتيح للمصممين إنشاء نماذج ثلاثية الأبعاد دقيقة لكل من الجزء والقالب نفسه. تساعد هذه النماذج على ضمان ملاءمة الجزء بشكل مثالي وعمله كما هو متوقع.
لإنشاء نموذج ثلاثي الأبعاد للجزء، اتبع الخطوات التالية:
ابدأ بالشكل الأساسي : ابدأ بنمذجة المخطط الأساسي للجزء.
إضافة التفاصيل : أضف ميزات مثل الثقوب والأخاديد والمنحنيات.
التحقق من الأبعاد : التأكد من مطابقة جميع القياسات للمواصفات المطلوبة.
محاكاة القالب : تصور كيف سيتدفق البلاستيك المنصهر إلى تجويف القالب.
تساعد العديد من الأدوات في إنشاء نماذج ثلاثية الأبعاد مفصلة لقوالب الحقن. بعض من الأكثر استخداما ما يلي:
SolidWorks : خيار شائع لتصميم القوالب، حيث يقدم أدوات محاكاة قوية.
أوتوكاد : يستخدم على نطاق واسع للنمذجة والصياغة العامة ثلاثية الأبعاد.
Fusion 360 : برنامج متعدد الاستخدامات قائم على السحابة مع ميزات التصميم والمحاكاة.
تضمن هذه الأدوات تصميمات قوالب دقيقة وفعالة، وهو أمر ضروري لإنتاج أجزاء بلاستيكية عالية الجودة.
عند تصميم قالب حقن البلاستيك، هناك العديد من العوامل الرئيسية التي تضمن سير العملية بسلاسة وخروج الجزء بشكل مثالي.
التجويف هو المكان الذي يتشكل فيه البلاستيك المنصهر. من المهم تصميمه بدقة ليتناسب مع الشكل المقصود للجزء. تعتبر الميزات مثل المجاري والبوابات وفتحات التهوية ضرورية للحقن الفعال:
المجاري : تقوم هذه القنوات بتوجيه البلاستيك المنصهر إلى داخل التجويف.
البوابات : فتحات صغيرة يدخل منها البلاستيك إلى التجويف.
الفتحات : تسمح للهواء بالخروج بينما يملأ البلاستيك التجويف، مما يمنع فقاعات الهواء.
زوايا السحب عبارة عن منحدرات طفيفة على جدران القالب. أنها تساعد الجزء على الخروج من القالب بسهولة دون ضرر. تتراوح زاوية المسودة النموذجية من 1 إلى 3 درجات، لكن هذا يعتمد على المادة وتعقيد الجزء.
يعد اختيار المادة المناسبة للقالب أمرًا حيويًا. يعتبر الفولاذ متينًا ومثاليًا للإنتاج بكميات كبيرة، في حين أن الألومنيوم أخف وزنًا وأقل تكلفة. ومع ذلك، فإن قوالب الألومنيوم تبلى بشكل أسرع، مما يجعلها أكثر ملاءمة للنماذج أو النماذج الأولية ذات الحجم المنخفض.
تلعب دبابيس القاذف دورًا حيويًا في إزالة الجزء من القالب. يجب أن يضمن موضعها خروج الجزء بسلاسة، مع تجنب التشوه أو الالتصاق. تمنع دبابيس القاذف المصممة جيدًا تلف القالب والجزء نفسه.
هناك عدة طرق لتصنيع قالب حقن البلاستيك، تقدم كل منها فوائد فريدة اعتمادًا على مدى تعقيد الإنتاج وحجمه.
تعد المعالجة باستخدام الحاسب الآلي (التحكم العددي بالكمبيوتر) هي الطريقة الأكثر شيوعًا لإنشاء قوالب الحقن. إنها تستخدم آلات يتم التحكم فيها بواسطة الكمبيوتر لقطع وتشكيل مكونات القالب المعدني.
تضمن التصنيع باستخدام الحاسب الآلي دقة عالية، مما يسمح للمصنعين بإنشاء قوالب ذات تفاوتات مشددة. يمكنه التعامل مع أشكال القوالب البسيطة والمعقدة، مما يجعله مثاليًا للعديد من التطبيقات. تتضمن العملية قطع الكتل المعدنية إلى شكل القالب المطلوب بدقة متناهية، وهو أمر بالغ الأهمية للحصول على قوالب متينة وعالية الجودة.
على الرغم من أن التصنيع باستخدام الحاسب الآلي هو المعيار، إلا أن الطرق الأخرى قد تكون أكثر ملاءمة لاحتياجات محددة.
EDM (تصنيع التفريغ الكهربائي) : غالبًا ما يستخدم EDM في هندسة القوالب المعقدة التي لا يمكن للتصنيع باستخدام الحاسب الآلي تحقيقها بسهولة. إنها تستخدم شرارات كهربائية لإزالة المواد من القالب، مما يسمح بتصميمات معقدة بتفاصيل دقيقة.
الطباعة ثلاثية الأبعاد : بالنسبة للنماذج الأولية أو الإنتاج بكميات صغيرة، تعد الطباعة ثلاثية الأبعاد حلاً سريعًا وفعالاً من حيث التكلفة. فهو يسمح للمصممين بإنشاء نماذج أولية للقوالب بسرعة، واختبار تصميماتهم، وإجراء التعديلات قبل الاستثمار في الأساليب التقليدية الأكثر تكلفة. تُستخدم القوالب المطبوعة ثلاثية الأبعاد بشكل عام في عمليات الإنتاج الأصغر أو مفاهيم الاختبار.
تتضمن عملية التشكيل بالحقن عدة خطوات أساسية، كل منها ضروري لإنشاء أجزاء بلاستيكية عالية الجودة. دعونا نحلل المراحل.
الخطوة الأولى في عملية التشكيل بالحقن هي التثبيت. يتم تثبيت نصفي القالب معًا بشكل آمن داخل آلة الحقن.
تعد قوة التثبيت الصحيحة أمرًا حيويًا لضمان بقاء القالب مغلقًا أثناء الحقن، مما يمنع البلاستيك من التسرب. يمكن أن تؤدي القوة المفرطة إلى إتلاف القالب، في حين أن القليل جدًا قد يؤدي إلى قولبة غير مناسبة.
بعد ذلك، يتم حقن البلاستيك المنصهر في تجويف القالب تحت ضغط مرتفع. يتم تسخين البلاستيك حتى يصبح سائلًا ويمكن أن يتدفق بسهولة.
يتم استخدام أنواع مختلفة من البلاستيك، بما في ذلك LDPE (البولي إيثيلين منخفض الكثافة)، ABS (أكريلونيتريل بوتادين ستايرين)، وغيرها الكثير. ولكل نوع استخدامات محددة حسب قوة الجزء ومرونته ومظهره المطلوب.
بمجرد أن يملأ البلاستيك القالب، تبدأ مرحلة التبريد. يجب أن يبرد القالب البلاستيك حتى يصلب إلى الشكل المطلوب.
يعتمد وقت التبريد على عدة عوامل، بما في ذلك سمك الجزء، المادة المستخدمة، ودرجة حرارة القالب. يضمن التبريد المناسب احتفاظ البلاستيك بشكله وقوته.
أخيرًا، تقوم دبابيس القاذف بدفع الجزء النهائي خارج القالب بمجرد تبريده وتصلبه.
يعد الطرد الصحيح أمرًا بالغ الأهمية لتجنب إتلاف الجزء أو القالب. يضمن تصميم نظام القاذف الإزالة السلسة والآمنة للجزء، مما يحافظ على القالب والجزء في حالة جيدة.
بمجرد إخراج الجزء البلاستيكي من القالب، تبدأ مرحلة ما بعد المعالجة في تحسين مظهر الجزء ووظيفته.
بعد الطرد، يتطلب الجزء عادة بعض العمل الإضافي لتحسين شكله وإنهائه. تشمل المهام الشائعة ما يلي:
التشذيب : إزالة البلاستيك الزائد من المجاري والبوابات.
التشطيب : التأكد من أن سطح القطعة أملس وخالي من أي عيوب.
التلميع : إعطاء الجزء لمسة نهائية لامعة لإضفاء مظهر جمالي أو لتلبية متطلبات منتج محددة.
يتم استخدام عدة تقنيات لتحسين الجزء النهائي:
الصنفرة : تعمل هذه الطريقة على إزالة المناطق الخشنة أو عيوب السطح، مما يجعل الجزء ناعم الملمس.
الطلاء : قد يتم طلاء الأجزاء للون أو لحماية إضافية. إنه شائع بشكل خاص في السلع الاستهلاكية وقطع غيار السيارات.
الطلاء : يمكن أن يؤدي تطبيق الطلاءات الواقية إلى تعزيز المتانة، أو مقاومة التآكل، أو توفير لمسة نهائية لامعة.
تعتبر هذه الخطوات ضرورية لإنشاء منتج عالي الجودة جاهز للاستخدام المقصود.
لا يتطلب إنشاء قالب حقن البلاستيك دائمًا آلات صناعية باهظة الثمن. باستخدام الأدوات المناسبة، يمكنك إعداد عملية صنع القالب بنفسك في المنزل.
لتصنيع قوالب الحقن بنفسك، ستحتاج إلى المواد والمعدات التالية:
طابعات SLA ثلاثية الأبعاد عالية الأداء : هذه الطابعات مثالية لإنشاء تصميمات قوالب مفصلة ودقيقة. يستخدمون الراتنج لطباعة الأجزاء طبقة بعد طبقة.
مواد الطباعة ثلاثية الأبعاد المناسبة : اختر الراتنجات التي يمكنها تحمل عملية التشكيل بالحقن. تشمل الخيارات الموصى بها ما يلي:
راتنج عالي الحرارة : الأفضل لتطبيقات درجات الحرارة العالية.
Gray Pro الراتنج : متين ومثالي لعدة دورات العفن.
راتنج صلب 10K : قوي ومستقر حرارياً للتطبيقات الصعبة.
آلات قولبة الحقن المكتبية : هذه الآلات المدمجة مثالية لعمليات الإنتاج على نطاق صغير. فهي ميسورة التكلفة ويمكن استخدامها لحقن البلاستيك في القوالب.
اتبع هذه الخطوات لإنشاء قالب حقن البلاستيك الخاص بك:
تصميم القالب : ابدأ بتصميم القالب باستخدام برامج النمذجة ثلاثية الأبعاد مثل Blender. تأكد من أن التصميم يناسب الجزء الذي تريد إنتاجه.
طباعة القالب ثلاثي الأبعاد : باستخدام طابعة SLA ثلاثية الأبعاد، قم بطباعة نصف القالب في الراتينج المختار. تأكد من طباعة القالب بتفاصيل كافية للتركيب المناسب.
إعداد آلة التشكيل : قم بإعداد آلة التشكيل بالحقن المكتبية الخاصة بك، مع التأكد من أنها جاهزة لعملية الحقن.
حقن البلاستيك : نقوم بإذابة البلاستيك وحقنه في القالب باستخدام الآلة. اتبع إرشادات الجهاز لإعدادات درجة الحرارة والضغط.
أخرج الجزء : بمجرد أن يبرد البلاستيك ويتصلب، قم بإخراج الجزء باستخدام دبابيس القاذف الخاصة بالقالب.
التحدي الأول : التأكد من طباعة القالب بدقة.
نصيحة : استخدم الإعدادات الدقيقة للطباعة ثلاثية الأبعاد لضمان الأسطح الملساء والتفاوتات المشددة.
التحدي الثاني : جعل البلاستيك يتدفق بشكل صحيح.
نصيحة : تأكد من أن القالب مصمم للسماح بتدفق البلاستيك بشكل مناسب. استخدم التهوية الكافية لتجنب الجيوب الهوائية.
باتباع هذه الخطوات والنصائح، يمكنك بنجاح إنشاء قوالب حقن البلاستيك الخاصة بك في المنزل لعمليات الإنتاج الصغيرة.
يمكن أن يكون إنشاء قالب حقن البلاستيك استثمارًا كبيرًا، لكن التكلفة والوقت المستغرق يعتمدان على عدة عوامل، بما في ذلك الطريقة التي تختارها وحجم الإنتاج.
فيما يلي تفاصيل التكاليف الرئيسية التي ينطوي عليها صنع قالب حقن البلاستيك:
المواد : تُستخدم عادة المعادن عالية الجودة مثل الفولاذ أو الألومنيوم في صناعة القوالب. الصلب أغلى ثمناً، لكنه يدوم لفترة أطول. الألومنيوم أرخص ولكنه يتآكل بشكل أسرع. يمكن أن تتراوح التكلفة من 500 دولار إلى 20,000 دولار، اعتمادًا على حجم المادة والقالب.
الأدوات : تبلغ تكلفة برنامج CAD للتصميم حوالي 1000 دولار - 5000 دولار. عادةً ما تكلف آلات CNC لإنشاء القوالب 100000 دولار أو أكثر للنماذج الصناعية، لكن الطابعات ثلاثية الأبعاد المكتبية لمشاريع DIY يمكن أن تتراوح من 500 دولار إلى 10000 دولار.
الآلات : يمكن أن تتكلف آلة القولبة بالحقن المكتبية ما بين 2000 دولار و10000 دولار، اعتمادًا على الحجم وميزات التشغيل الآلي.
يمكن للطباعة ثلاثية الأبعاد أن تقلل الوقت والتكلفة بشكل كبير، خاصة بالنسبة للنماذج الأولية والإنتاج منخفض الحجم. وإليك الطريقة:
تكرارات تصميم أسرع : تتيح الطباعة ثلاثية الأبعاد إنشاء نماذج أولية سريعة، مما يتيح إجراء اختبارات وتعديلات أسرع. وهذا يقلل من وقت تكرار التصميم مقارنة بطرق صنع القالب التقليدية.
تكاليف أولية أقل : تتطلب الطباعة ثلاثية الأبعاد معدات ومواد أقل تكلفة من الآلات التقليدية باستخدام الحاسب الآلي.
انخفاض تكاليف العمالة : مع الطباعة ثلاثية الأبعاد، هناك حاجة إلى عدد أقل من الأشخاص لتشغيل الماكينة، مما يقلل من تكاليف العمالة لإنشاء القالب.
النماذج الأولية : بالنسبة للنماذج الأولية، تعد الطباعة ثلاثية الأبعاد هي الطريقة الأكثر فعالية من حيث التكلفة. يمكنك إنشاء القوالب واختبارها بجزء بسيط من تكلفة الطرق التقليدية. يمكن أن تتراوح التكلفة من 100 دولار إلى 1000 دولار للنماذج الأولية صغيرة الحجم.
إنتاج منخفض الحجم : إذا كنت تنتج أقل من 1000 قطعة، فقد تكون القوالب المطبوعة ثلاثية الأبعاد أو قوالب الألومنيوم خيارًا جيدًا. تتراوح التكاليف من 2000 دولار إلى 15000 دولار للقالب، مع انخفاض تكاليف الإنتاج لكل جزء.
الإنتاج على نطاق واسع : للإنتاج الضخم، يلزم وجود قوالب فولاذية. هذه القوالب أكثر تكلفة ولكنها متينة للكميات الكبيرة. يمكن أن تصل تكلفة القالب وحده إلى 20.000 دولار أو أكثر، وتنخفض تكلفة الجزء بشكل كبير مع زيادة الحجم.
سيساعدك فهم هذه التكاليف والوقت المستغرق في تحديد النهج الأفضل لتلبية احتياجاتك المحددة.
يوفر صب حقن البلاستيك DIY أسلوبًا أكثر مرونة وبأسعار معقولة، ولكنه يأتي مع بعض القيود.
فعالة من حيث التكلفة للكميات المنخفضة : تعتبر قوالب DIY مثالية لعمليات الإنتاج الصغيرة أو تصميمات الاختبار. إنها أرخص بكثير من طرق الإنتاج على نطاق صناعي.
المرونة : تسمح لك بإنشاء أجزاء مخصصة بسرعة وتجربة تصميمات مختلفة.
النماذج الأولية السريعة : يمكنك إنشاء نماذج أولية واختبارها بسرعة دون التكاليف المرتفعة وأوقات الانتظار الطويلة المرتبطة بصنع القوالب التقليدية.
سعة محدودة للقوالب المعقدة : تواجه معدات DIY صعوبة في إنشاء قوالب معقدة للغاية أو مفصلة، الأمر الذي قد يتطلب تكنولوجيا متقدمة.
قيود المواد : على الرغم من أن الطباعة ثلاثية الأبعاد وطرق DIY الأخرى تعتبر رائعة بالنسبة للأجزاء البسيطة، إلا أنها قد لا تتعامل مع المواد الأكثر متانة اللازمة للإنتاج على نطاق واسع.
دقة أقل للإنتاج على نطاق واسع : قد لا تتطابق دقة قوالب DIY مع دقة القوالب الصناعية، خاصة بالنسبة للإنتاج الضخم. قد يؤثر هذا على اتساق الأجزاء وجودتها.
على الرغم من أن قولبة الحقن DIY مفيدة لمهام محددة، إلا أنها لها عيوبها عند التوسع أو تتطلب دقة عالية.
يتضمن صنع قالب حقن البلاستيك عدة خطوات أساسية: التصميم، والتصنيع، والحقن، والتبريد، والإخراج.
يعد صب DIY فعالاً من حيث التكلفة للإنتاج والنماذج الأولية على نطاق صغير. ومع ذلك، بالنسبة لعمليات التشغيل المعقدة أو واسعة النطاق، تكون الأساليب الصناعية أكثر موثوقية.
فكر في تجربة أساليب 'اصنعها بنفسك' للنماذج الأولية أو الإنتاج بكميات صغيرة لتوفير الوقت والتكلفة.
ج: تشمل المواد الشائعة الفولاذ من أجل المتانة، والألمنيوم من أجل فعالية التكلفة، والراتنجات المطبوعة ثلاثية الأبعاد للنماذج الأولية السريعة والإنتاج بكميات منخفضة.
ج: نعم، يمكنك استخدام طابعات SLA ثلاثية الأبعاد وآلات القولبة بالحقن المكتبية للإنتاج الصغير أو النماذج الأولية، على الرغم من وجود قيود في التعقيد ومتانة المواد.
ج: يختلف الوقت حسب تعقيد تصميم القالب والمواد وحجم الجزء. يمكن أن تستغرق العملية بأكملها من دقائق إلى ساعات لكل دورة.
ج: تستخدم صناعات مثل السيارات والسلع الاستهلاكية والأجهزة الطبية قولبة الحقن على نطاق واسع لإنتاج أجزاء مثل مكونات السيارة والتغليف والأدوات الطبية.
